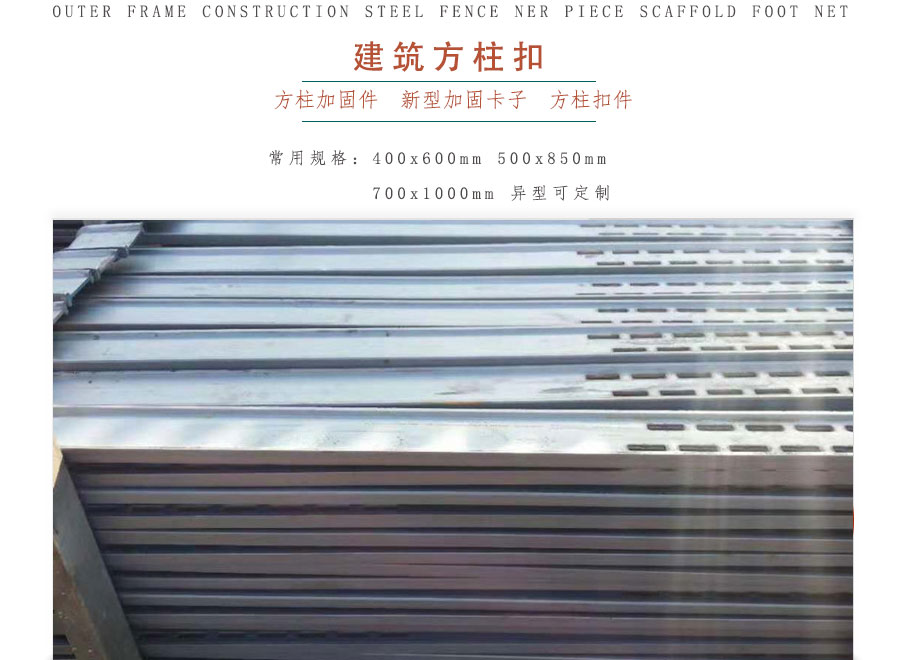

建筑方柱扣-工地方柱卡箍
2020-09-24 08:48:39
新型加固件方柱扣详细信息:

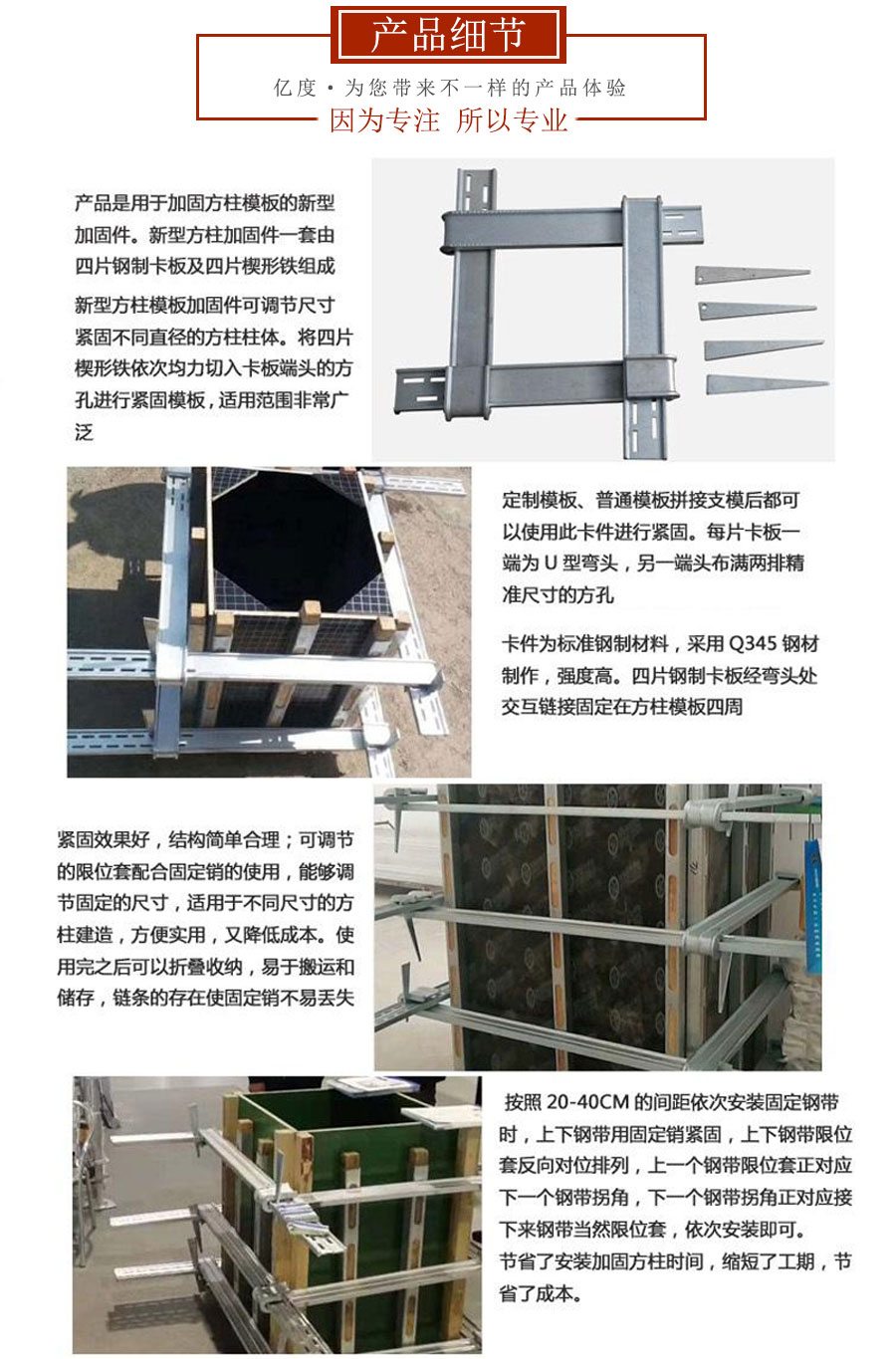

1、方柱扣产品是用于加固方柱模板的新型加固件。新型方柱扣一套由四片钢制卡板及四片楔形铁组成;
2、新型方柱模板加固件可调节尺寸紧固不同直径的方柱柱体。将四片楔形铁依次均力切入卡板端头的方孔进行紧固模板,适用范围非常广泛。
3、定制模板、普通模板拼接支模后都可以使用此卡件进行紧固。每片卡板一端为U型弯头,另一端头布满两排尺寸的方孔;

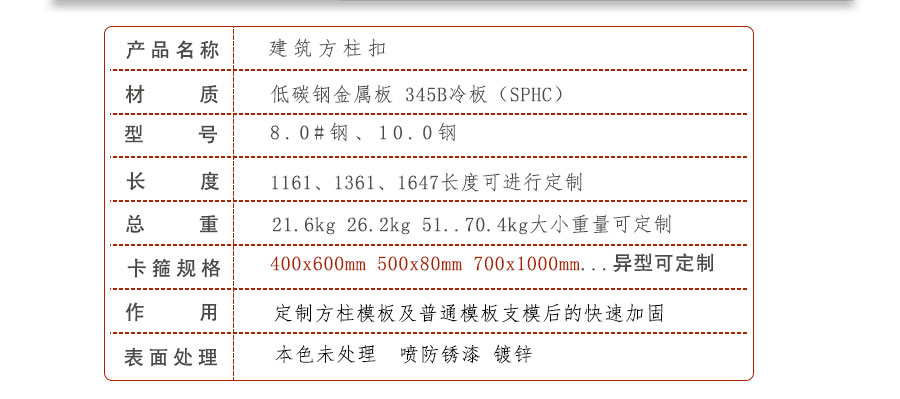

4、卡件为标准钢制材料,采用Q345钢材制作,强度高。四片钢制卡板经弯头处交互链接固定在方柱模板四周
比对项目 | 方柱扣 | 传统加固方式 | 比对结果 |
加固工序对比 |
到手即用,无需繁琐的备料 等准备工作 |
需准备穿墙丝,穿墙丝线管、 模板要打孔 | 方柱扣简单方便 |
支模速度 |
以600方柱为例,两人操作, 方柱扣只是简单拼装打紧即可, 模板到位的情况下加固效率极高, 每棵柱加固耗时20-30分钟 |
传统加固方式,需打孔穿丝, 拧螺栓,工具不配套, 严重浪费工时, 平均一棵柱耗时两个小时左右 |
加固速度是传统加固速度 的5倍左右,节约人力4/5 |
可靠程度对比 |
加固力度远大于钢管, 容易检查,加固可靠,整齐划一, 加固柱子大小可在一定范围内调整, 实现多种规格柱子使用 |
钢管长期使用容易弯曲, 误差较大,不易调整 | 方柱扣标准美观可靠 |
成本核算 |
方柱扣具有超强的生命力, 正常情况下5年不会坏掉。 230/(365*5=1825天)=0.12元/天 10套每天费用即1.2元 |
1、钢管10根*1.5m*10套 等于120米,每天租金1.2元
2、对拉螺栓穿墙丝
3、穿线管
4、山型卡
5.螺母
以上耗材和方柱扣10套对比 费用约为10元左右 |
5天拆模计算每棵柱子 节省30元左右 |
新型方柱扣插销采用的是三角形的设计理念,可以更好更安全的加固方柱加固件,每套方柱扣配套4个插销。
方柱扣技术特点
1、结构简单,操作方便
新型方柱加固件所需的材料由单片折弯式可调加固件、紧固斜铁、辅助支架组成,模块化构件组合施工简便快捷,提高效率。
2、节约材料,质量保证
新型方柱加固件和传统的模板加固方式相比,该新型加固方式模板无须打孔,具有足够的强度和刚度,脱模后混凝土观感质量好,由于模板无须打孔,从而增加了木模板的周转次数,创造了良好的经济效益。
方柱加固件使用技术要点介绍:

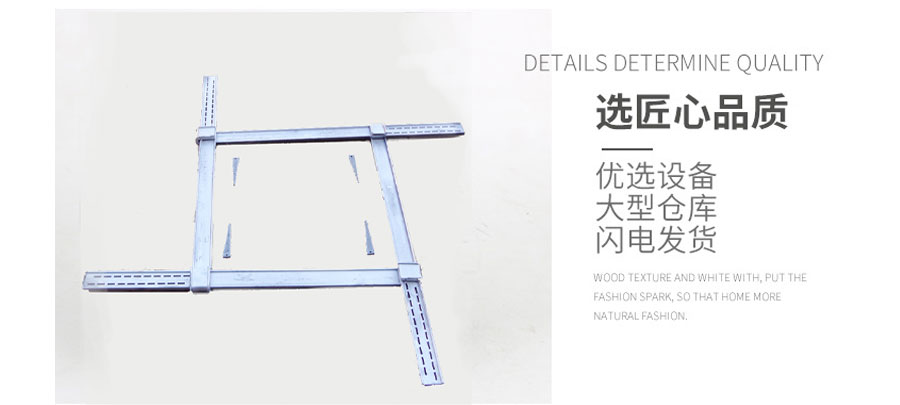

该方柱模板加固件由四片折弯式可调加固件及四片紧固斜铁组成。每片折弯式可调加固件一端为U型弯头,另一端头布满两排尺寸的方孔。四片折弯式可调加固件经弯头处交方柱加固件安装的第四大要点:上下安装的固定钢带螺母应反向对位按照30-50厘米的间距依次安装固定钢带时。方柱加固件规格,上下钢带用扇形螺母紧固,上下钢带螺母应反向对位排列。上一个钢带螺母正对应的是下一个钢带拐角,下一个钢带拐角正对应的是接下来钢带紧固的螺母,依次安装即可。
